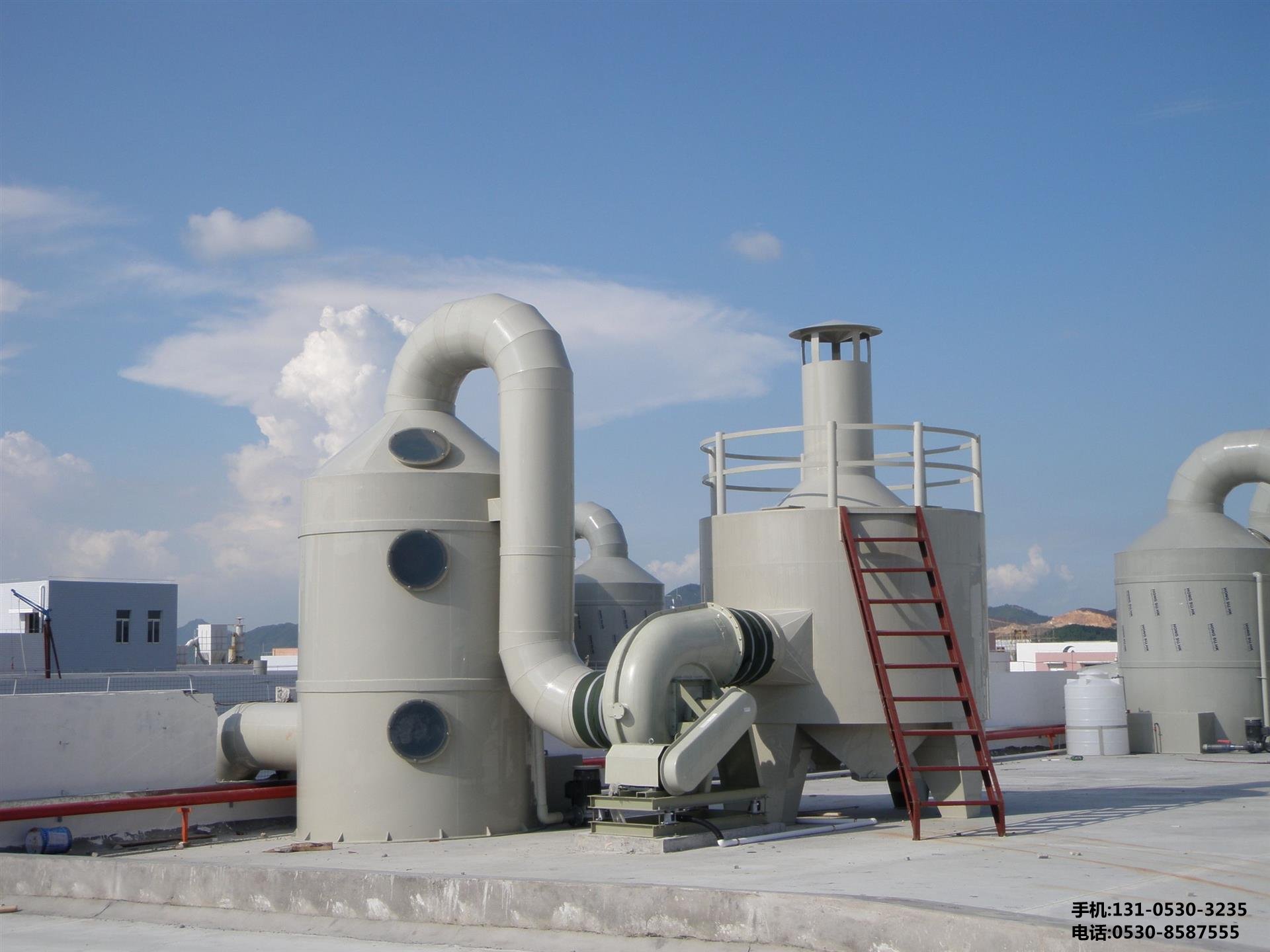

不銹鋼酸霧凈化塔的連接裝配：精密工藝保障高效環保





在工業生產中，尤其是涉及化工、電鍍、金屬加工等***域，會產生***量的酸性廢氣，這些廢氣若未經處理直接排放，將對環境和人體健康造成嚴重危害。不銹鋼酸霧凈化塔作為一種高效的廢氣處理設備，其連接裝配的質量直接影響著整個系統的運行效果和安全性。本文將詳細介紹不銹鋼酸霧凈化塔的連接裝配過程，包括各個部件的連接方式、密封措施以及注意事項等內容，旨在為相關從業人員提供全面的技術指導。



一、引言

隨著環保意識的不斷提高，企業對于廢氣處理的要求也日益嚴格。不銹鋼酸霧凈化塔憑借其******的耐腐蝕性、高強度和******的密封性能，成為眾多行業處理酸性廢氣的***設備。然而，要確保該設備能夠穩定、高效地運行，正確的連接裝配是關鍵環節。只有每個部件都按照規范進行***連接，才能保證氣體流動順暢、密封可靠，從而實現理想的凈化效果。



二、主要部件及連接方式

（一）塔體與基礎的連接

固定方式

    通常采用地腳螺栓將塔體底部的法蘭與預先澆筑***的基礎平臺相連。在安裝前，需對基礎表面進行清理和平整度檢查，確保無雜物和明顯凹凸不平的情況。然后根據設計要求放置地腳螺栓，并使用水平儀調整塔體的垂直度，使其偏差控制在允許范圍內。

    為防止振動傳遞和位移，可在塔腳與基礎之間增設橡膠減震墊或彈簧減振器等緩沖裝置。這些裝置不僅能吸收設備運行時產生的震動能量，還能在一定程度上補償因溫度變化引起的熱脹冷縮效應，延長設備使用壽命。

密封處理

    在塔體與基礎的結合處，應涂抹適量的密封膠以防止漏氣。選擇密封膠時要考慮其耐化學腐蝕性、耐溫性和粘結強度等因素，確保長期有效的密封效果。同時，還可以在法蘭連接面上安裝O形密封圈，進一步增強密封性能。



（二）進風口與管道的連接

對接形式

    進風口一般通過法蘭與其他通風管道相連。連接時，要保證兩個法蘭盤平行且同心，螺栓孔對準后穿上螺栓并均勻擰緊螺母。為便于安裝和維護，可采用活套法蘭或松套法蘭結構，這種結構允許在一定范圍內調整軸向距離和角度偏差。

軟連接應用

    考慮到系統可能存在振動和熱膨脹等因素，建議在靠近凈化塔一側的短管段上設置柔性接頭（如金屬波紋管）。柔性接頭具有******的柔韌性和補償能力，能夠有效消除應力集中現象，避免因剛性連接導致的管道破裂或泄漏問題。

（三）填料層的支撐與固定

格柵式支架

    填料通常放置在格柵式的支架上，該支架由不銹鋼扁鋼焊接而成網格狀結構。格柵間距應根據填料規格確定，既要保證填料能夠穩定堆放，又要便于氣體均勻通過。支架邊緣應向上翻邊，形成擋圈，防止填料掉落。

壓緊裝置

    為了防止填料在使用過程中發生松動移位，需要在***部設置壓緊裝置。常見的有壓板加螺栓的形式，通過調節螺栓可以控制壓板的松緊程度，從而固定住填料層。另外，也可以采用卡箍式結構，將填料筐整體固定在塔內壁上。



（四）噴淋系統的安裝

噴頭布置

    根據工藝要求合理布置噴淋頭的位置和數量。一般來說，多層噴淋會使液體分布更均勻，提高傳質效率。噴頭應選用不易堵塞的類型，如螺旋式或旋流式噴頭，并確保其噴射角度覆蓋整個橫截面。

管路連接

    噴淋系統的主管道從塔***引入，分支到各個噴頭。所有管道均采用不銹鋼材質制作，焊接接口必須打磨光滑，減少水流阻力。同時，要在適當位置安裝閥門和壓力表，以便調節水量和監測工作壓力。



（五）出風口及排氣筒的銜接

漸擴管過渡

    出風口處常設有漸擴管，使氣流速度降低，減少挾帶液滴的現象。漸擴管的角度不宜過***，以免造成渦流損失。其與后續排氣筒的連接同樣采用法蘭連接方式，保證氣密性******。

防倒灌措施

    為防止室外空氣倒流入塔內干擾正常運行，可在出風口設置單向閥或擋板之類的裝置。當風機停止工作時，該裝置自動關閉通道，阻止外界空氣進入；而在風機啟動時又能迅速打開，恢復正常通風路徑。



三、密封技術要點

（一）法蘭密封原理與材料選擇

原理闡述

    法蘭密封依靠螺栓預緊力使兩片法蘭之間的密封面緊密貼合，再加上密封墊片的填充作用來實現密封效果。理想的密封狀態是在工作條件下保持足夠的壓縮量，以維持較低的泄漏率。

墊片類型

    根據介質***性和使用環境的不同，可選擇不同材質的墊片。對于強腐蝕性介質，推薦使用聚四氟乙烯（PTFE）包覆墊片；而對于高溫高壓場合，則更適合采用金屬纏繞墊片或石墨復合墊片。無論哪種墊片，都應具備******的彈性恢復能力和化學穩定性。



（二）焊接質量控制

焊前準備

    待焊部位必須徹底清除油污、鐵銹和其他雜質，露出金屬光澤。坡口加工要符合標準規范，保證熔深合適且易于操作。必要時可進行預熱處理，以減小焊接應力和裂紋傾向。

焊接工藝參數***化

    根據母材厚度、化學成分等因素選擇合適的焊接方法和電流電壓參數。多層多道焊時要注意層間清理干凈，避免夾渣氣孔等缺陷產生。焊后應及時進行外觀檢查和無損探傷檢測，確保焊縫質量合格后方可繼續下一道工序。



（三）機械密封的應用

適用范圍

    在一些旋轉部件如風機軸伸入塔體內的部位，需要采用機械密封來防止氣體泄漏。機械密封具有磨損小、壽命長的***點，適用于高速旋轉場合下的動態密封需求。

安裝調試要點

    安裝時要嚴格按照制造商提供的說明書進行操作，***別注意彈簧壓縮量的調整和動靜環之間的對中性。初次運行前應進行靜態試驗和動態試運轉，觀察是否有異常發熱、泄漏等情況出現，如有則需及時排查原因并解決。



四、裝配過程中的注意事項

（一）安全操作規程

個人防護裝備佩戴

    施工人員必須穿戴***勞保用品，包括安全帽、防護眼鏡、手套、工作服等。在進行高空作業時還需系***安全帶，并搭建穩固的操作平臺。

電氣安全防護

    如果現場涉及臨時用電作業，務必遵守相關電氣安全規定，嚴禁私拉亂接電線。使用的電動工具要有可靠的接地保護措施，防止觸電事故發生。

吊裝作業規范

    ***型部件的吊裝應由專業人員指揮，選用合適的起重設備和吊具。起吊過程中要保持平穩緩慢上升下降，避免劇烈晃動導致碰撞損壞設備或引發安全事故。



（二）清潔與防腐處理

內部清理

    在組裝前應對所有零部件進行全面清洗，去除表面的灰塵、油污和其他污物。***別是填料區域更要仔細清理干凈，以免影響傳質效率。可以使用溶劑擦洗或者超聲波清洗等方法進行深度清潔。

外部涂裝防腐漆

    為了提高設備的耐腐蝕性能和美觀度，可在外殼表面噴涂一層防腐油漆。施工前要先打磨除銹，然后按照底漆、中間漆、面漆的順序依次涂刷，每層之間要有足夠的干燥時間間隔。注意不要遺漏任何角落和縫隙處的涂裝工作。



（三）調試與驗收標準

空載試運行

    完成全部裝配工作后，先進行空載試運行一段時間，檢查各轉動部位是否靈活正常，有無異常噪聲和振動現象。同時監測電機電流電壓是否正常穩定，控制系統各項功能是否靈敏可靠。

負載性能測試

    逐步引入實際工況下的工藝氣體進行負載測試，測量進出口氣體濃度變化情況以及系統的壓降損失值。對比設計指標評估凈化效率是否達標，若不滿足要求則需要查找原因并進行調整***化直至達到預期效果為止。

***終驗收報告編制

    根據測試結果編寫詳細的驗收報告書，內容包括設備基本信息、測試數據記錄、存在問題及解決方案、結論意見等部分。經雙方確認無誤后簽字蓋章存檔備查。



五、常見問題及解決方法

序號常見問題描述可能原因分析解決措施建議



1法蘭處漏氣嚴重密封墊老化破損；螺栓未擰緊；法蘭變形不平整更換新密封墊；重新緊固螺栓；校正法蘭平面度

2填料堵塞影響通氣量原料雜質過多；噴淋水量不足；反沖清洗不及時加強原料預處理；增加噴淋強度；定期反沖洗清理填料床

3風機振動過***噪音高葉輪不平衡；軸承磨損；基礎松動不穩做動平衡校正；更換軸承；加固基礎并調整水平度

4外殼局部腐蝕穿孔防腐涂層脫落失效；接觸腐蝕性介質時間長修補破損處重新噴漆；隔離腐蝕源或選用更高等級的材料制造相應部件

5控制系統故障報警頻繁傳感器失靈；線路接觸不***；程序錯誤校準傳感器；檢查線路連接情況；修改完善控制程序邏輯關系



六、總結

不銹鋼酸霧凈化塔的連接裝配是一項復雜而精細的工作，它涉及到多個部件之間的協同配合以及多種技術的綜合利用。從塔體與基礎的穩固連接開始，到進風口、填料層、噴淋系統、出風口等各個環節的精心安裝調試，每一個步驟都需要嚴格按照規范操作，注重細節把控。只有這樣，才能確保整個系統具有******的密封性和穩定性，實現高效的酸霧凈化效果。同時，在裝配過程中還要充分考慮安全因素和環保要求，采取必要的防護措施和技術手段，保障人員健康和生產安全。希望本文的介紹能為廣***從事相關工作的人員提供有益的參考和借鑒，共同推動我***工業廢氣治理水平的提升和發展。
